摆线马达旋向如何安装,进油口于轴旋向有何关系
2020/5/26

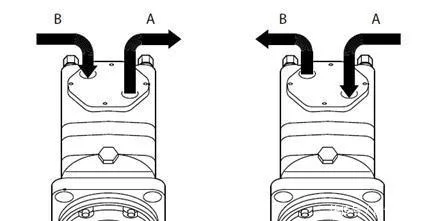

摆线液压马达的旋转方向是双向的,如下图,当A油口进油,B油口出油时,马达按顺时针方向旋转,反过来,当B油口进油,A油口出油时,马达按逆时针方向旋转。

油口进油与旋向的关系
但是我们在安装摆线马达时,如果配油机构的位置安装不正确,就会造成反向旋转,这里的反向旋转的意思是,当A油口进油,B油口出油时,马达逆时针方向旋转。当B油口进油,A油口出油时,马达按顺时针方向旋转。
马达的油口A和B的位置判断是这样来判断的,面对输出轴,右边的油口为A油口,左边的油口为B油口。
在马达安装时一定要注意马达的旋转方向。

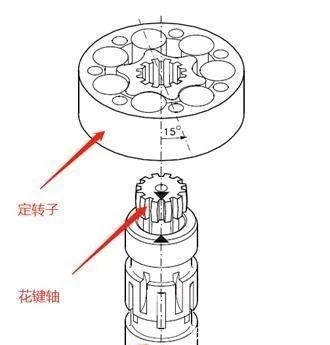

轴配油马达的方向安装方法

三者位置关系
注意事项:
1、 输出轴上黑色三角号与配油槽在一条线上,前端的键槽可以忽略。
2、 花键轴放入输出轴中后,会有一个齿槽对准配油槽。
3、 定转子中转子花键按图中位置对好后,旋转15度。

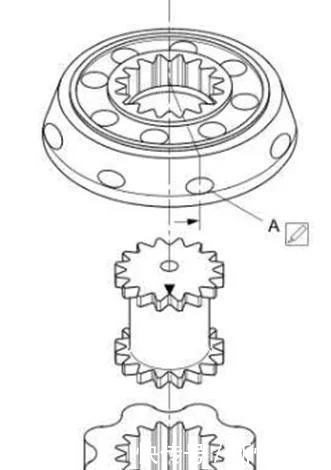

盘配油马达方向安装方法

三者位置关系2
按上图位置安装完毕后即可。
上图的零件安装位置是标准位置,实现面对输出轴,当A油口进油,B油口出油时,马达按顺时针方向旋转。
